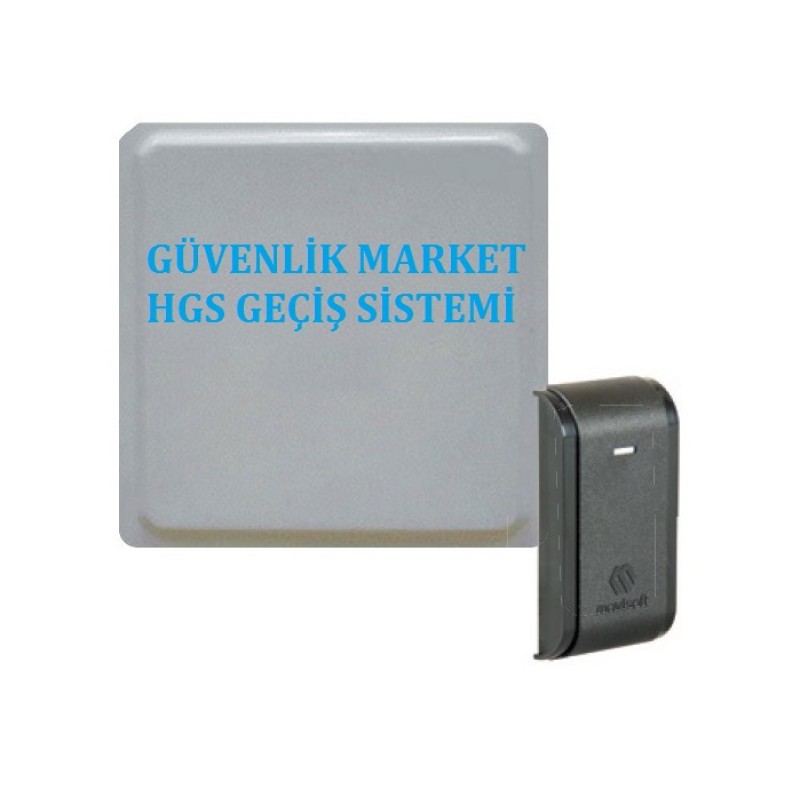

kollu bariyer sistemleri ve surgulu kapi sistemlerinde sorunsuz kullanabileceginiz bir otomatik kapi acma sistemi olan Mavisoft MW-8840 ile sorunsuz hızli geçiş sağlayabilirsiniz.

Tüm kapi sistemlerinde kullanacagınız bu setin montajı tarafımnızdan ayrıca yapılmaktadır ücretsiz keşif ve detaylı görüşme için bizim ile irtibata gecebilirsiniz.

Mavisoft MW-8840 Genel özellikleri

Okuma Mesafesi: 5 - 15 m UHF Tag’a bağlı olarak değişir

Mavisoft MW-8840

• Protokol: ISO18000-6B, ISO18000-6C EPC GEN2

• Frekans: 867-870 MHz Avrupa standardı

• RF Çıkış Gücü: 0~30dBm Yazılımla ayarlanabilir

• Haberleşme: RS232, RS485, Wiegand26/34

• Buzzer

• Dahili Anten: Kazanç 12dbi

• Besleme: 9V DC, 3A’dan az akım tüketimi

• Ebatlar: 44 cm x 44 cm x 5 cm

• Ağırlık: 4.5 kg

• Çalışma Sıcaklığı: -20 °C ile +80 °C

• Montaj Aparatı

Mavisoft MW-8840 Okuyucu Modül Özellikleri

Stand-Alone çalışma

Stand-Alone 2000 stıcker hafızası

Ayarlanabilir süreli röle çıkışı

Stand-Alone moda 1-8sn arası ayarlanabilir röle süresi. (Cihaz üzerindeki potansiyometre ile ayarlanabilir)

Piezo buzzer, 2 adet led

Çıkış butonu ve manyetik kontak girişleri

1 Adet RS232/485, 1 adet RS232 haberleşme portu

Wiegand 26/34 çıkış portu

12V-24V DC besleme voltajı

Güç tüketimi: max. 300mA

NO/NC röle çıkışı (maksimum 120V AC / 30V DC röle voltajı, 2A röle akımı)

Ölçüler (YxGxD): 11 x 5 x 2cm

STAND-ALONE MODDA CİHAZIN KULLANIMI:

MW-8840/8842 stand-alone modda kullanımı oldukça kolaydır. Her bir cihaz için bir master kart tanımlanmaktadır. Master kart kart ekleme ve belleği silmek için kullanılmaktadır.

Araç Etiketi Ekleme: Master kart 1 defa gösterildikten sonra gösterilen Araç Etiketi tanıtılmış olur

Araç Etiketi Silme: Master kart 2 defa gösterildikten sonra gösterilen Araç Etiketi hafızadan silinir.

Tüm Araç Etiketi Belleğini Silme: Master kart 4 defa peş peşe gösterilince tüm Araç Etiket belleği silinir.

Master kartın kaybedilmesi durumunda yedek master kartı yetkili satıcı firmadan temin edebilirsiniz. Yedek master kart alabilmeniz için cihazın master kart ID’sinin bilinmesi veya cihazın yetkili servise getirilmesi gerekmektedir.

MAVİSOFT MW-8817 UHF RFID UZUN MESAFE ANTEN+OKUYUCU (ENTEGRE MODÜL). RF Çıkış Gücü: 0~30dBm Yazılımla Ayarlanabilir. Haberleşme özellikli pratik takip sistemi

RS-232 PORT AYARLARI (Ana PC Haberleşme Portu, DSUB 9, Konnektör 3, Cihaz Ayarlarını Yapmak İçin):

Port Ayarları: 38400bps, 8 data bit, 1 stop bit, Tek(Odd) Parity

Akış Denetimi: Yok

RS-485 PORT AYARLARI (UHF MW-8817 Okuyucular İçin Haberleşme Portu ):

Port Ayarları: 9600bps, 8 data bit, 1 stop bit,  Yok (None) Parity

Akış Denetimi: Yok

Sayfa 1/2

KABLO RENK AÇIKLAMALARI

KONNEKTÖR 1, Renk ve Pin Açıklamaları:

Pin 1 Mavi : +12V

Pin 2 Kahverengi : GND

Pin 3 Sarı : Röle Çıkış NC (Normalde Kapalı)

Pin 4 Beyaz : Röle Ortak

Pin 5 Kırmızı : Röle Çıkış NO (Normalde Açık)

Pin 6 Yeşil : UHF Okuyucu MW-8817 Haberleşme Portu, RS-485 A

Pin 7 Pembe : UHF Okuyucu MW-8817 Haberleşme Portu, RS-485 B

Pin 8 Siyah : GND

Pin 9,10 (Turuncu,Mor) : Boş

KONNEKTÖR 2, Pin Açıklamaları (Çıkış Butonu ve Araç Dedektörü):

Pin 1 Mor : Araç (Loop Dedektör) Sensörü Girişi

Pin 2 Siyah : Araç (Loop Dedektör) Sensörü Girişi

Pin 3 Siyah : Çıkış Butonu Girişi

Pin 4 Gri : Çıkış Butonu Girişi

KONNEKTÖR 3, Pin Açıklamaları (PC Haberleşme Portu, DSUB 9 pin Konnektör İle Beraber Teslim Edilir):

Pin 1 : Boş

Pin 2 : GND

Pin 3 : PC Haberleşme Portu, RS-232 RX

Pin 4 : PC Haberleşme Portu, RS-232 TX
