Ürün Açıklaması

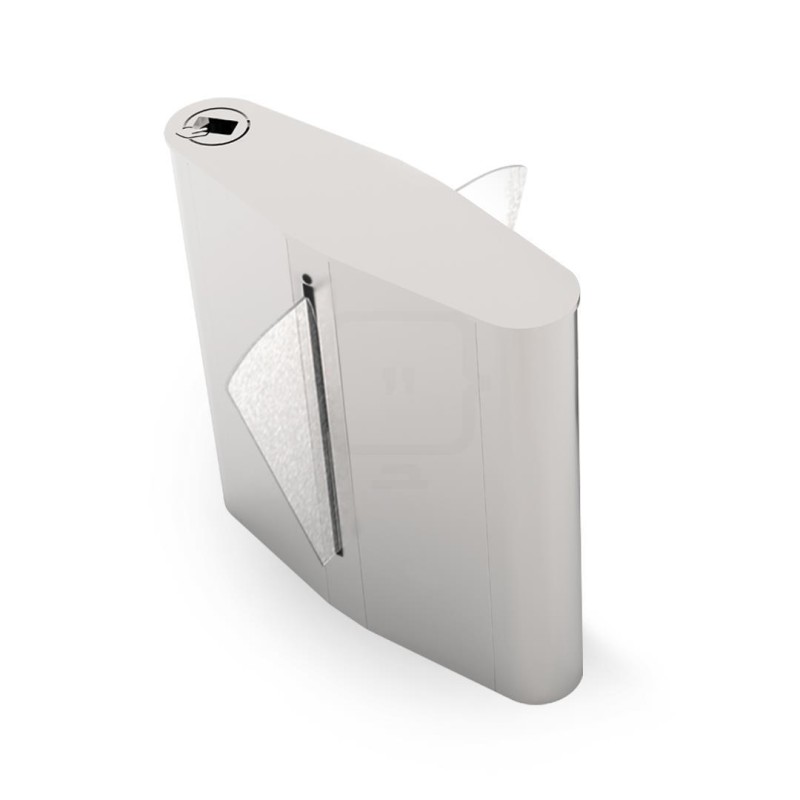

%100 Yerli uretim hizli gecis turnikesi

Mekanizma : Sürücü olarak 24VDC motor kullanılmaktadır. Mekanik sürüşü Kayış & Kasnak veya Fiber kaydırma metotları kullanılarak yapılmaktadır. Bu sayade herhangi bir çarpmada kişi yada cisme hafifçe dokunarak zarar vermeden tekrar konumlama yapmaktadır. Mekanizma kontrolü 3 adet ündüktif sensör ile yapılmaktadır. Kanatlar kapalı konumda dışarıdan el ile müdahale edilmesi durumdan açılmayacak şekilde tasarlanmıştır. Geçiş hızı 45 kişi / Dakika olarak hesaplanmıştır, kullanılan okuyucu sistemine bağlı olarak bu oran değişiklik göstermektedir.

Ana gövde: İç konstrüksiyon şasesi pas, korozyon ve aşınmaya dayanıklı galvaniz kaplamalıdır.

Üst tabla: Üst tabla standart olarak 10mm Temperli & Rodajlı camdan imal edilmiş olup ekstra gelebilecek darbe dayanımı olarak alt kısımdan destek sacı ilave edilmiştir. Cam üzerine istediğiniz ve veya kişiselleştirmeyi istediğiniz her türlü görsel basımı imkanı sağlamaktadır. Bu uygulama tekniği dünyada sadece tarafımızca yapılmaktadır. Özel baskı tekniğin avantajı; granit, ahşap, resim, logo vb gibi görselleri elde ederek daha şık bir görsel alma imkanı vermektedir, camın hijyenik oluşu ayrıca bir etken sağlamaktadır. Özel proje olarak tüm dış gövde bu tekniği ile tasarım ve üretim yapılabilmektedir.

Yan Paneller : Standart AISI 304 kalite paslanmaz çelik, 4N satinelidir. Opsiyon olarak plexi, dekoratif paslanmazlar ( Bkz. Dekoratif Paslanmazlar ) yapılabilmektedir.

Kanatlar : Standart olarak 10mm Temperli & Rodajlı Cam yapılmaktadır. İsteğe bağlı olarak plexi yada polikarbonat yapılabilmektedir. Opsiyon olarak kanat üzerine Logo ve ışıklı yapılabilmektedir.

Elektronik Kontrol Kart ve Çalışma Voltajı : Elektronik devre yüzey montaj teknolojisi ( SMD ) olarak üretilmiştir, kontrol girişleri kuru kontaktır ( NO ). Opsiyon olarak CMOS, TTL ve 5 – 24VDC giriş yapılabilmektedir. Kart üzerinde geçiş yönleri serbest yada kontrollü ayarlanabilir. Swich mode power suppley kullanılmaktadır, giriş 110 ila 240V AC arasında çalışma imkanı sağlamaktadır. Sistem 24VDC çalışmaktadır. Çalışma ısısı -10°C ile +50°C arasında çalışabilmektedir, çok soğuk ortamlarda opsiyon olarak ısıtıcı takılabilmektedir. Geçiş onayı dahilinde sesli uyarı verebilmektedir. A noktasından geçiş onayı aldıktan sonra geçiş anında ve veya beklemede B noktasından gelen yetkisiz geçen kişi olur ise otomatik olarak kanatlar kapanmaktadır.

Sensör : Optik turnikelerin tümünde karşılıklı yüksek performansı sensörler kullanılmaktadır, geçiş koridor alanını yeterli alanda tarama yapılabilesi için min 14 Adet sensör kullanılmaktadır. İsteğe bağlı olarak sensör adedi arttırılabilmektedir.

Geçiş ve Koridor : Geçiş sistemi koridor olarak yapılmaktadır. Ürünler Sağ – Sol – orta olmak üzere üç çeşit yapılmaktadır. Bir geçiş koridorun oluşması için 1 Adet Sağ ve 1 Adet Sol turnikeye ihtiyaç vardır, iki geçiş koridorun oluşması için 1 adet sağ, 1 adet orta ve 1 adet sol turnikeye ihtiyaç vardır. Koridor sayıları artışı bu oranda devam etmektedir. Geçiş koridor standart genişliği 500mm ile 650mm arasıdır. İsteğe bağlı opsiyon olarak 900mm genişliğine arttırabilmektedir.

Acil Durum : Enerji kesilme durumunda kollar serbest geçişe izin vermektedir. Ayrıca kart üzerinde acil durum girişi bulunmaktadır NC olan bu durum herhangi bir dış ( yangın, panik vb. gibi ) tüm paneller ile basit olarak bağlantıya uyumludur. Bu tip cihazlardan gelebilecek kontak veya kablo bağlantısı kesilmesi durumunda turnike otomatik olarak serbest geçişe izin vermektedir.

Uygulama Alanları : Optik turnikeler hızlı ve yoğun alanlar için tasarlanmıştır. Eşsiz tasarım şıklığı ile özel projelerde mimar ve dekoratörlere alışılmışın dışında imkan ve görsel farklılık sunmaktadır.

Led İndikatörler: İsteğe bağlı ve opsiyon olarak ; Üst tabla altına, burun kısmına ve kanatlara uygulanmaktadır.

Güvenlik Seviyesi : Caydırıcı

TEKNİK ÖZELLİKLER

Kasa : AISI 304 kalite paslanmaz çelik ve dekoratif paslanmaz seçenekleri yapılabilmektedir. (Detaylar Dekoratif Sac Sekmesindedir)

Kanatlar : 10 mm temperli & Rodajlı Cam

Üst Tabla : 12mm Temperli & Rodajlı Görsel içerikli Cam Sınırsız görsel imkanı sağlamaktadır, örneğin cam üzerine Ahşap, Granit veya dilediğiniz herhangi bir görsel kullanılarak şık ve gerçekçi bir görüntü elde etme imkanı sağlamaktayız. (Detaylar Cam Görselleri Sekmesindedir)

Mekanizma : Ayarllanabiliir tork kontrolü ile fiziksel sıkışmalarda kişiye zarar vermez.

Sensör : Algılama Sensörleri Her turnikede 7 adet karşılıklı foto elektrik sensörü bulunur.

Led İndikatörler: İsteğe bağlı ve opsiyon olarak ; Üst tabla altına, burun kısmına ve kanatlara uygulanmaktadır.

Çalışma : Çift yönlü kontrollü veya kontrolsüz giriş çıkış imkanı

Çalışma Voltajı : 220 VAC, 60 Hz.

Çalışma ısısı : -10°C / +50°C

Geçiş Hızı : 40 kişi/dakika

Acil Durum : Acil durumlarda yangın ihbar sisteminden gelen sinyal ile ‘’acil mod’’ konumuna geçer ve kanatlar açılarak geçiş yolu açılır, enerji kesintisinde opsiyonel akü desteği ile kanatlar otomatik olarak açık pozisyona geçer.

Geçiş Aralığı : 60 cm

Ağırlık : 80 kg (Tekli Kanat)

Güvenlik Seviyesi : Caydırıcı

Kullanım Alanları : İç ortam kullanımına uygundur.

Uygulama Alanları : Optik turnikeler hızlı ve yoğun alanlar için tasarlanmıştır. Eşsiz tasarım şıklığı ile özel projelerde mimar ve dekoratörlere alışılmışın dışında imkan ve görsel farklılık sunmaktadır.
