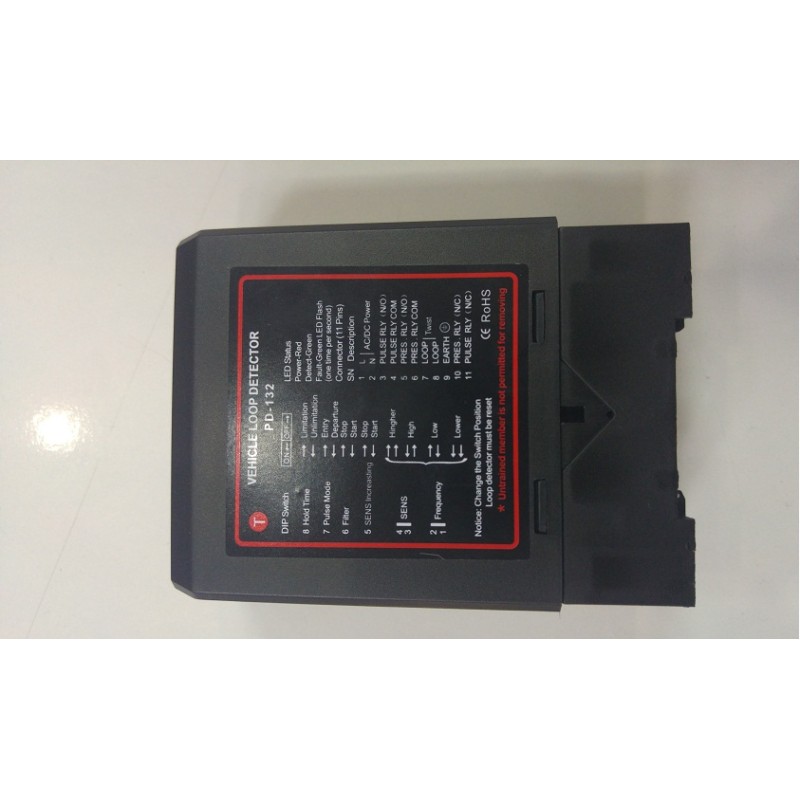

Tek Kontaklı Loop Dedektör


Loop dedektör AC220V, 50HZ çalışmaktadır

loop dedektorun 1 adet röle çıkışı vardır

4 derece ayarlanabilir tek kanal

Metal Kütle algilama dedektörü olarak da bilinen bu cihaz, üzerine gelen metalin yoğunluğuna göre rölelerinden çıkış veren bir elektromekanik donanımdır. cogunlukla otopark sistemlerinde, surgulu kapi bariyerlerin otomatik açılması – kapanması yada otomatik bilet kesim işlemleri sırasında, asfalt üzerinde uygun yerde bir aracın olup olmadığını tespit etmek için kullanılır. Yere döşenecek olan bir kaç turluk kablonun loop dedektör kartına bağlanması ile asfalt üzerinde elektromanyatik bir alan oluşacaktır. Böylece bu elektromanyatik alanda oluşacak değişmeler ile metal yoğunluğunun tesbit işlemleri gerçekleştirilir. ve roleleri kontak vererek sistemin devreye alınması saglanır.


Kullanım Alanları ;

Otopark sistemleri

Kepenk sistemleri

Bariyer sistemleri

Yana kayar bahçe kapısı sistemleri

Mantar bariyer sistemleri

Endüstriyel kapı ve hızlı pvc kapı sistemleri

4.MONTAJ VE BAĞLANTI

dld-500 Loop dedektör kartının çalışabilmesi için, daha önceden uygulama alanı üzerinde manyetik alanı

oluşturacak olan kablonun çekilmesi gerekmektedir. Bu manyetik alanı oluşturacak olan kablonun döşenmesi

sırasında dikkat edilmesi gereken bazı noktalar mevcuttur. Kablo kaç tur sarılmalı, kaç metre çevreye sahip

olmalı, nasıl bir geometrik şekilde sarılmalı ve manyetik alanda ölçülecek olan değer kaç μH (Mikro Henry)

olmalı gibi bazı önemli noktaların bilinmesi ve bu noktalara dikkat edilmesi, Loop Dedektör kartının yüksek

verimde çalışması için gerekli olacaktır.


DLD-500 TEK KANALLI LOOP DEDEKTÖRÜ ᅳ K011-01 10


 Yere oluşturacağınız loop bölgesine yakın hareketli veya durağan metal

bulunmamasına dikkat ediniz.

 Kullanmış olduğunuz loop dedektör kartı TEK GİRİŞE sahip ise, 2 farklı loop kablosunu

metal kütle dedektörü üzerinde aynı girişe BAĞLAMAYINIZ.

 Yere döşeyeceğiniz kablonun, üzerinden araç geçmesi ile hareket etmeyecek yapıda

olmasına özen gösteriniz.

 Loop alanı içinde kablo turunu tamamladıktan sonra, kablonun uçlarını kontrol kartına

mutlaka burgu yaparak taşıyınız.



4.1. Döşenecek Kablodan Elde Edilmesi Gereken Bobin Değeri

İlk olarak manyetik alanda ölçeceğimiz bobin değeri için en uygun çalışma aralığını tayin edelim.

Aşağıdaki grafikte gösterilen değerler için, döşeyeceğiniz kablonun oluşturacağı elektromanyetik alandaki

bobin değeri; en verimli çalışma aralığı için 100 ile 200 μH arasında olmalıdır.


Grafik 1 - Döşenen Kablonun Bobin Değer Aralığı


4.2. Loop İçin Gerekli Kablo Miktarının Ve Sarım Sayısının Hesaplanması

irçok loop dedektör uygulamasında tercih edilen kablo

döşeme şekli kare veya dikdörtgen yapılardır. Bir önceki konu

başlığında (Döşenecek Kablodan Elde Edilmesi Gereken Bobin

Değeri) bahsi geçen bobin değerini yakalamak için, yere

döşeyeceğiniz kablonun kaç turlu olacağının hesabının yapılması

gerekmektedir. Bu işlemde basit bir matematik hesabı ile

yapılabilmektedir. Yere döşeyeceğiniz kablonun tur sayısı,

uygulama yapacağınız loop alanın çevre uzunluğu ile

hesaplanmaktadır. Yan tarafta basitçe bir dikdörtgen kablo

döşeme şekli resmedilmiştir.

AC220V/AC110V
Dedektörü yükleyin
Dedektör mümkün olduğunca döngüye yakın uygun hava koşullarına dayanıklı bir yere kurulmalıdır. Kurulum yeri ısı kaynağından uzak durmayı seçmelidir, diğer cihazların etrafında en az 10mm mesafe tutmalıdır (kabineye yapışmayı düzeltmemelidir). Doğru bir döngü konfigürasyonu ve dedektör kurulumu başarılı bir endüktif döngü algılama sistemi sağlayacaktır. Çeşitli önemli parametrelerin döngüsü şunları içerir: döngü şekli, boyut ve dönüşler, yükleme yöntemleri ("döngü kurulum kılavuzu" olarak detaylar).
Teknik veriler
Besleme gerilimi 230V AC , 115V AC, 24V DC/AC, 12V DC/AC
(Dedektördeki etikete bakın)
Voltaj toleransı AC: + 10% / -15%
Voltaj toleransı DC: ± 15%
Güç tüketimi: 4.5VA
Çıkış röleleri: 240V/5A
Çalışma sıcaklığı: -20 ° c ila + 65 ° c
Depolama sıcaklığı: -40 ° c ila + 85 ° c
Frekans aralığı: 20 kHz ila 170 kHz
Reaksiyon süresi: 10ms
Sinyal tutma süresi: döngü sürekli olarak 10 dakika kaplandığında sınırsız/sınırlı
Hassasiyet: 4 artışla ayarlanabilir
Döngü inductance tansı: toplam döngü artı bağlantı kabloları: 50μH ila 1000μH.
İdeal 100μH ila 300μH
Döngü bağlantı kablolama: maksimum uzunluk 20 metre, metre başına en az 20 kez bükülmüş
Gövde boyutu: 78x40x108mm (u x g x y)
Kablolama şeması



Şekil 2 – Örnek Dikdörtgen Kablo Döşeme

 TEK KANALLI LOOP DEDEKTÖRÜ

Yukarıdaki resimde bir kenarı “a” bir kenarı “b” olarak bir loop alanı gösterilmiştir. Bu loop alanının

çevresinin hesabı;

Loop Çevresi = 2a + 2b

Şeklinde hesaplanır. Çıkacak olan değer doğrultusunda da aşağıdaki tablodan çevre uzunluğuna bağlı

olarak döşeyeceğiniz kablonun kaç tur sarılması gerektiğini bulabilirsiniz. Önerilen “a” ve ”b” kenarlarının

uzunluk oranları 1’e 3 şeklindedir. Yani “a” kenarı 1 metre olarak belirlendi ise “b” kenarı için 3 metrenin

belirlenmesi daha verimli sonuçlar verecektir. Aşağıdaki tabloda çevre uzunluğuna bağlı olarak sarmanız

gereken tur sayıları gösterilmiştir.


ÇEVRE UZUNLUĞU (2a +


2b) KABLONUN TUR SAYISI

4-5 metre 6 tur

5-6 metre 5 tur

6-15 metre 4 tur

15-25 metre 3 tur

Operasyon ve gösterge
Dedektör ayarlanırken, yeşil kanal LED ve kırmızı güç LED açılacaktır. Yaklaşık 2 saniye kalır, sonra yeşil LED kapanır. Bir döngü hatası varsa, kanal led'i yanar ve bir hata gösteren yanıp söner. Arıza kendiliğinden iyileşirse dedektör çalışmaya devam edecektir. Yeşil kanal led'i, endüktif döngü üzerinden geçen bir araç algılandığında da yanacaktır. Ünitenin üstündeki kırmızı güç, ünitenin güç aldığını göstermek için devam edecektir.
Frekans
İki komşu tel döngüsünün veya döngü dedektörünün parazitini ortadan kaldırmak için frekans değiştirilebilir.
Hassasiyet
Dedektörün hassasiyeti, dedektörün bir çıkış üretmek için gerekli olan inductance tansın değişmesine göre seçici olmasını sağlar. Dört hassasiyet seçeneği vardır ve DIP3 ve DIP4 anahtarı tarafından aşağıdaki gibi ayarlanır.
Otomatik hassasiyet artışı
Otomatik hassasiyet artışı, muhafazanın önündeki DIP5 anahtarı tarafından seçilir ve ayarlanır
Aşağıdaki gibi: devre dışı, etkin.
Otomatik hassasiyet artışı, hassasiyetin algılama konusunda maksimum artırılmasına neden olur
Araçta ve aracın döngü üzerinde olması sırasında bu seviyede tutulur. Ne zaman
Araç döngüyü ayırır ve algılama hassasiyeti önceden seçilmiş seviyeye geri döner.

loop dedektor nasil baglanir


Filtre
Kötü ortamın parazitini ortadan kaldırmak için, filtre modu DIP6 anahtarını “açık” siteye ayarlayarak etkinleştirilir. Bu modda, dedektörün reaksiyon süresi gecikir ve hassasiyet azalır. Genellikle, filtre modu DIP6 anahtarını “kapalı” siteye ayarlayarak devre dışı bırakılır.
【Dikkat】 dedektör normal çalışmıyorsa, önce döngüyü ve kablolamayı kontrol etmeli ve ardından frekansı veya duyarlılığı değiştirmelisiniz. Sonunda, filtre moduna ayarlamayı deneyin.
Çıkış rölesi
DIP7, endüktif döngü üzerinden geçen bir araç algılandığında “kapalı” bir siteye sahipse, relay1 ve relay2 enerjilendirilir; Araç döngüden ayrıldığında, relay1 ve relay2, döngü üzerinden geçen bir araç algılandığında, de-energized.If dip7'dir. Relay2 enerjilenir; Araç döngüden ayrılırken tespit edildiğinde, relay2 enerjisizdir ve 500 ms'yi geciktirdiğinde, relay1 500 ms için enerjilendirilir.
Varlık zamanı
Varlık süresi kalıcı varlığa veya sınırlı varlığa ayarlanabilir. Kalıcı varlık modunda, dedektör döngü üzerinde bir araç mevcut iken tüm çevre değişikliklerini sürekli olarak telafi edecek, varlığı modu DIP8 anahtarı ile ayarlanır ve
Aşağıdaki gibi yapılandırılmış: sınırlı olmayan varlık (10 dakika), kalıcı varlık
Sıfırlama anahtarı
Dedektör, güç uygulandığında, ilk kurulumda veya güç kaynağında herhangi bir kırılmadan sonra otomatik olarak ona bağlanan endüktif döngüye bağlanır. Dedektörün yeniden ayarlanması gerektiğinde, anahtarlardan herhangi birini değiştirdikten sonra veya dedektörü bir kurulumdan diğerine taşıdıktan sonra, sıfırlama anahtarının anlık çalışması otomatik ayar döngüsünü başlatır.

Örneğin, 1 metreye 3 metre şeklinde yere kesmiş olduğumuz dikdörtgen bir alan için çevre uzunluğu ;

Çevre Uzunluğu = (2 x 1 + 2 x 3) = 8 metre olacaktır.

Yukarıdaki tablodan çevresi 8 metre olan bir uygulama alanı için, gerekli olan tur sayısı 4 olarak gösterilmiştir.

O halde bu örnek için yere döşeyeceğimiz kabloyu 4 tur olarak sarmamız, loop dedektörün verimli çalışması

için yeterli olacaktır.


4.3. Loop Kablosunun Yere Döşenmesi

Asfalt üzerine döşeyeceğiniz kablo olarak, minimum 1.5 mm2, esnek ve izoleli standart bir kablo

kullanabilirsiniz. Bu kabloyu yere döşeyebilmeniz için daha önceden asfaltı elmas diskle kesmiş olmanız

gerekecektir. Asfalta açacağınız bu kanal 40–70 mm derinliğinde ve 5-8 mm genişliğinde olabilir.


Şekil 3 - Loop için Kullanılacak Kablonun Asfalt İçine Uygulanması


TEK KANALLI LOOP DEDEKTÖRÜ

Eğer yere uyguladığınız kablonun asfalt ile arasında kalan boş bölgeyi zifti ile kaplayacaksanız;

kullanacağınız kabloyu sıcağa dayanıklı seçmeniz gerekecektir.

Diğer bir önemli noktada asfalt üzerinde keseceğiniz dikdörtgen alanın köşelerinin 900 olarak değilde

450 derecelik açılarla dönülmesidir. Böylece döşeyeceğiniz kablonun köşelerine uygulanacak olan

zorlamalarında önüne geçmiş olursunuz. Bunun yanında bu şekilde döşenen kablolar daha verimli çalışacak

bir elektromanyetik alan oluşturacaktır.


Köşeleri 900 kesilmiş loop alanı


(ÖNERİLMEZ)


Köşeleri 450 kesilmiş loop alanı

(TAVSİYE EDİLİR)

Loop kablosunun döşenmesi ile ilgili dikkat edilmesi gereken diğer önemli noktalarda şunlardır;

 Yere döşenecek olan kablo yekpare bir kablo olmalıdır. Kablonun arasında olabilecek kopukluklar,

sonradan yapılmış eklemeler gibi, hassasiyeti etkileyecek olumsuz durumlar loop dedektörünün

çalışmasını olumsuz yönde etkileyecektir.

 Loop kablosu yere döşendikten ve dolgu malzemesi ile açılan kanal kapatıldıktan sonra, kablo olduğu

yerden hareket ettirilmemelidir.

 Loop kalbosu için açılan kanalın, temiz ve kuru olmasına özen gösterilmelidir.

 Kablo çekildikten sonra, dolgu malzemesini dökmeden önce, kablonun bobin değeri ölçülmelidir. Bu

ölçüm için L-Meter (Bobin değeri ölçüm cihazı) yada Stargazer Loop dedektörünü kullanabilirsiniz.

Ölçtüğünüz değerlerin uygun çalışma alanı içinde olup olmadığınada dikkat ediniz.


4.4. Dolgu Malzemesinin Seçimi

Loop kablosu için açılan kanalın, kablo döşendikten sonra kapatılması gerekmektedir. Bunun için 2

farklı çözüm önerilebilir.

Bunlardan birincisi soğuk dolgu malzemesidir. Butür bir soğuk dolgu malzemesi seçerken, dolgu

malzemesini sentetik reçine tabanlı bir ürün olmasına ve soğuk havalarda kuruyup parçalanmamasına dikkat

edilmelidir.

Diğer bir dolgu malzemeside sıcak olarak uygulanabilecek asfalt zifti olabilir. Bu uygulamada da önemli

olan noktalar loop için döşenen kablonun sıcağa karşı dayanıklı yapıda olmasıdır. Sıcak bir dolgu malzemesi

uygulayacaksanız, loop kablosunu döşedikten sonra, loop için açmış olduğunuz kanalın içini cam kumu ile

doldurabilirsiniz.

 TEK KANALLI LOOP DEDEKTÖRÜ

4.5. Loop’dan Kontrol Kartına Çekilecek Olan Kablo

Loop dedektör kartlarının problemli çalışmasının en önemli nedenlerinden birisi yere döşenen loop

kablosundan kontrol kartına çekilecek olan kablodaki hatalardır. Bu noktada dikkat edilmesi gereken hususlar

şunlardır;

 Kablonuzu yere açmış olduğunuz kanala döşedikten sonra, elinizde 2 adet kablo ucu kalacaktır. Bu kablo

uçlarını, loop dedektör kartınıza getirirken mutlaka birbiri üzerine sararak çekmelisiniz. Kablo tipine

bağlı olarak, her metrede en az 20 ile 50 arası bir sarım uygulamanız gerekecektir.


Şekil 4 - Burgu Haline Getirilmiş Kablo Örneği


 Loop’dan çekeceğiniz kabloyu, kontrol kartına getirirken, bu kabloya paralel başka elektronik

cihazların kablolarının olmamasına dikkat etmelisiniz. Eğer başka bir elektronik cihazında kablosunuz

loop alanından gelen kablo ile birlikte çekmeniz gerekecekse, loop kablosu ile diğer elektronik

cihazdan gelen kablo arasında en az 10 cm mesafe olmalıdır.

 Birden fazla yere döşenmiş loop kablosunu, kontrol kartlarına getirirken aynı kanal üzerinden

getirilmemesi gerekmektedir.

 Loop’dan kontrol kartına çekilen kablonun dışarıdan gelebilecek hasarlara karşı korunmuş olması

gerekmektedir.


4.6. Loop Alanının Geometrik Yapısı

Yere döşeyeceğiniz kablonun, üzerine gelecek olan araçlar ile olan oranı ve geometrik şekli loop dedektörünün

düzgün çalışabilmesi için önemli bir noktadır. Aşağıdaki resimlerde yere döşeyeceğiniz kablonun nasıl bir

geometrik yapıya sahip olması gerektiği gösterilmiştir.


Tavsiye edilen geometrik şekil Tavsiye edilmeyen geometrik şekiller


DLD 500 TEK KANALLI LOOP DEDEKTÖRÜ

Eğer birbirine yakın 2 farklı loop kablo alanı oluşturulacaksa, bu iki alan arasındaki mesafe en az 1-1,5

metre olmalıdır.

Loop dedektor otopark gibi alanlarda bir bariyerin sugulu kapinin veya uzarinden arac gecince açılmasını veya kapanmasını istediğniz bir alanin manyetik alanla kontrol edilerek açılmasını sağlayan bir elektronik metal kutle dedektorudur.

Bu loop dedektor tarafımızdan ithal edilmekte olup yuzlerce firma tarafından test edilerek urunun kalitesi onaylanmistir.  loop metal dedektoru ile ilgili olarak tum destek tarafimizdan ucretsiz olarak verilmektedir.

metal kutle dedektor urunun kullanimi ve uygulamasi ile ilgili soru ve gorusleriniz icin bizim ile irtibata gecebilirsiniz. loop dedektor montaji için neler yapilmasi gerekli oldugunu tekniK ekibimiz size ayrintili olarak anlatacaktir. loop dedektor mantajı tarafımızdan cuzi bir ucret karsiligi ile yapilmaktadir.

Tüm metal loop dedektorlerimiz, bariyer sistemlerinde  tun bariyer markalari ile uyumlu olarak çalışmaktadır.
